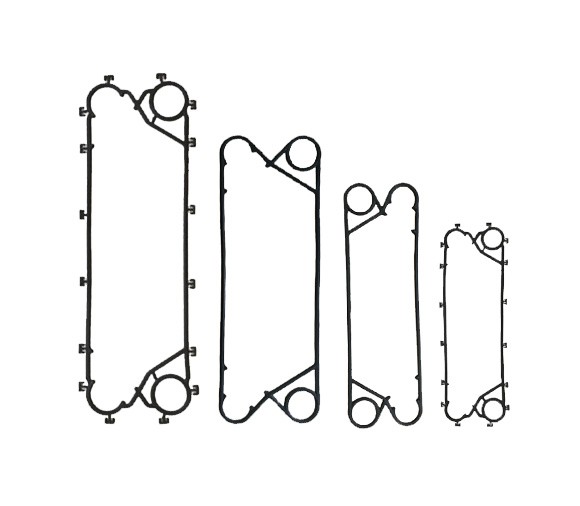

板式換熱器密封墊
一、概述
板式換熱器密封墊是板式換熱器重要組成部分之一，一種能產生塑性變形、并具有一定強度的材料制成的圓環。大多數墊片是從非金屬板裁下來的，或由專業工廠按規定尺寸制作，其材料為石棉橡膠板、石棉板、聚乙烯板等;也有用薄金屬板（白鐵皮、不銹鋼）將石棉等非金屬材料包裹起來制成的金屬包墊片；還有一種用薄鋼帶與石棉帶一起繞制而成的纏繞式墊片。普通橡膠墊片適用于溫度低于120℃的場合，石棉橡膠墊片適用于對水蒸氣溫度低于450℃，對油類溫度低于350℃，壓力低于5MPa的場合，對于一般的腐蝕性介質，常用的是耐酸石棉板。在高壓設備及管道中，采用銅、鋁、10號鋼、不銹鋼制成的透鏡型或其他形狀的金屬墊片。高壓墊片與密封面的接觸寬度非常窄（線接觸），密封面與墊片的加工光潔度較高。
板式換熱器密封墊目錄：
|
廠家/Maker |
型號/Model |
|
Alfa 阿法系列
|
M3、M6、M6-D、M6M、M6MC、M10B、M10M、M15B、M15M、M15MC、M20M |
|
M20B、MX25B、 MX25M、M30、TS6、TL6B、TS20、TL10B、TL10P、 |
|
|
TL35B、P16、P26、P36、AK20、JWP26、JWP36、M6MW、M10BW、 MK15BW |
|
|
安培威/斯必克APV/SPX |
H17、N35、N50、J060、J092、J107、J185、B063、A055、A085、Q080 |
|
Q030、Q055、R8G1、A145、TR9L4、TR9L3、TR9L2、TR9L1、SR14GD |
|
|
基伊埃 GEA |
VT04、VT10、VT20、VT40、VT80、VT405、VT2508、N40、FA184、NT50、NT100T、NT100M |
|
NT100X、NT150S、NT150L、NT250S、NT250M、NT250L、NT350S、 NT350M、NT500 |
|
|
傳特 TRANTER |
GC008、GL13、GC16、GX18、GX26、GX42、GX51、GX60、GX64、GX85、GX91、 |
|
GX100、GX140、GX145、GX180、GC16、GC26、GC42、GC51 |
|
|
桑德斯/桑德克斯 Sondex |
S1、S4、S4A、S7A、S8、S8A、S9A、S14、S14A、S17、S19A、S20A、S21A、 |
|
S22A、S31A、S22、SW26、S37、SW40A、S41、S41A、S42、S42A、S62、S43 |
|
|
S47、SN51、S52、S64、S65、S81、S100、S121、SF123、SF160 |
|
|
維卡勃 Vicarb |
V4、V8、VU8、V13、V20、V28、V45、V60 |
|
艾克森 |
AU3、AU5、AU8、AU10L1、AU10L2、AU15L1、AU15L2、AU15M、AU20、AU20M、 |
|
AN5、AN10L1、AN10L2、AN10M、AN15L1、AN15L2、AU25L1、AU25L3 |
|
|
AN20、AN25L1、AN25L2、AN30L1、AN30L2、AN30L3、AN30L4、 |
|
|
AN35L1、AN35L2、AN35L3、AN35L4、AN40L1、AN40L2、AN40L3、AN40L4、 |
|
|
AN45L1、AN45L2、AN45L3、AN45L4、AS6、AS20、AS25、AC190、AC230、AP20、AP25、AP35 |
除了提供國內外知名品牌的板式換熱器膠條配件，艾普瑞也可以根據客戶提供的圖紙、樣墊或板片，定做不同型號的換熱器墊片。
板式換熱器密封墊片根據在換熱板片上的安裝方式，可以分為3種形式
?。?）直接粘貼式，就是在密封墊片上涂抹密封膠后，將其直接粘在換熱板片的安裝槽中。
?。?）膠釘鑲嵌式，就是換熱板片上設計了裝配孔，在密封墊片的邊上設計有膠釘，將密封墊片放入安裝槽后，將膠釘鑲嵌在裝配孔中。
?。?）扣裝式，就是在密封墊片的邊上設計有扣釘，用扣釘將密封墊片扣裝在換熱板片上。對于以上3種方式，粘貼式密封墊片結構簡單，加工最為容易，但安裝和拆卸相對麻煩。鑲嵌式和扣裝式密封墊片結構復雜，加工較為麻煩，但安裝和拆卸相對容易。板式換熱器密封墊片按產品剖面形狀分為對稱形和非對稱形，對稱形一般應用于對角流的板片，上下密封面均為平面，沿水平面對稱，可正反安裝。非對稱形的地面為平面，上密封面可以是平面、曲面、斜面等。
